成品 管道支吊架施工分享(送福利)

发布时间:2024-05-27人气:2253

福利领取见文末。

成品管道支吊架,是将给排水、空调通风、消防、强电、弱电等安装工程中的各专业的支吊架综合在一起,通过标准化构件组合形成统一的管道支吊架系统。

支吊架验收规范_成品支吊架规范_支吊架规范2018

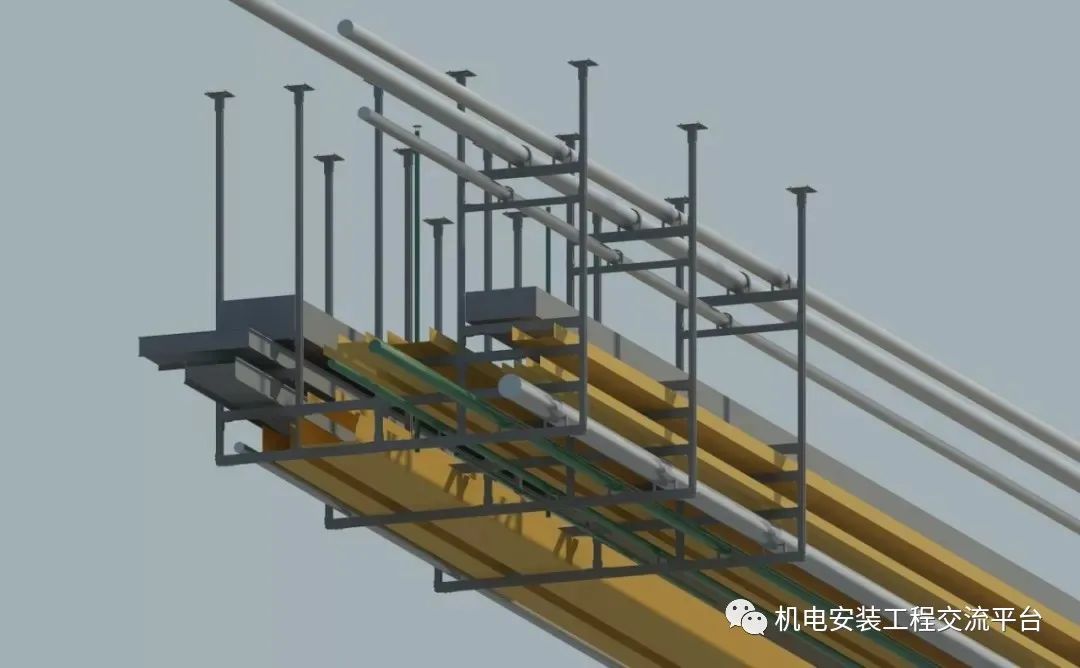

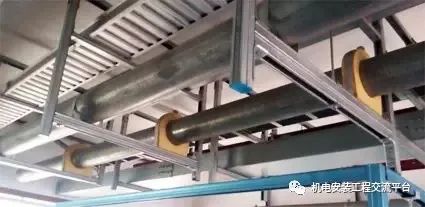

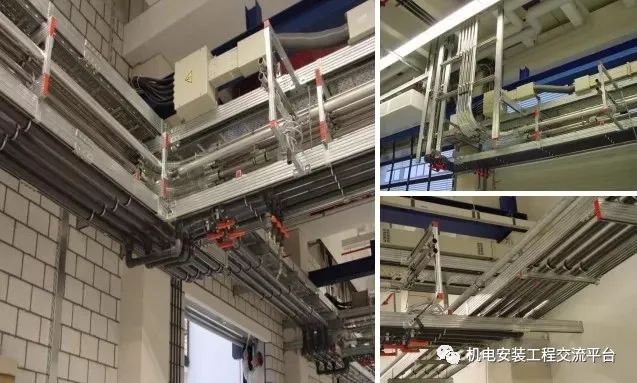

▲ 工程示例

成品支吊架规范_支吊架验收规范_支吊架规范2018

设计要点示例

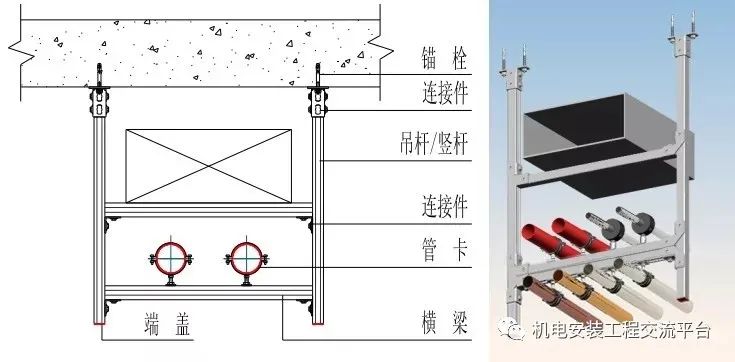

· 设计大样

根据安装各相关专业图纸,参照土建及装饰图纸,对支吊架设计大样进行策划和细化。

支吊架规范2018_支吊架验收规范_成品支吊架规范

当管径较大时,有关支吊架对于梁、板、柱、钢架等结构强度的影响,须经结构专业设计人员验算。

· 计算及策划

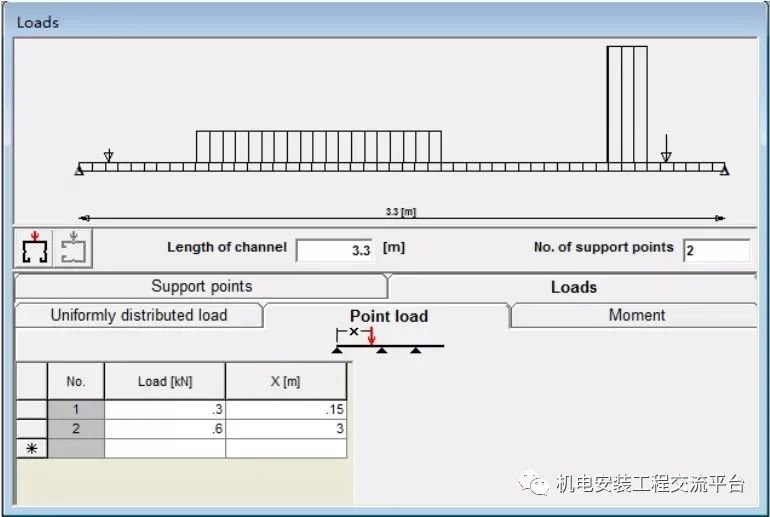

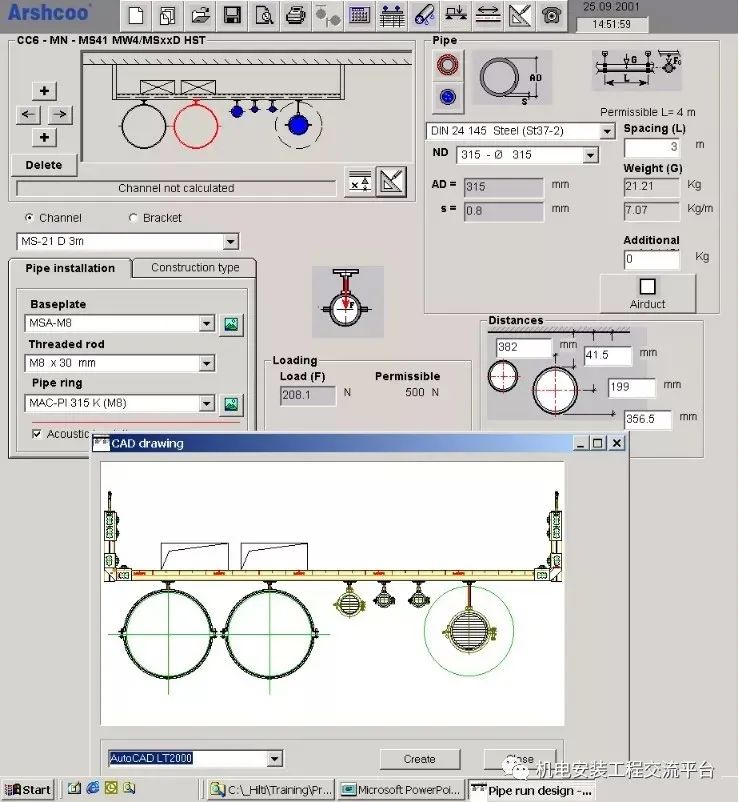

进行所承管线荷载及支吊架的计算及策划,主要是通过专用管道支吊架软件设计及校核,出具受力计算书和CAD图纸。

支吊架验收规范_成品支吊架规范_支吊架规范2018

支吊架验收规范_成品支吊架规范_支吊架规范2018

也可以通过参考《五金手册》《给水用硬聚氯乙烯管材》等规范查询材料自重以进行安装重量计算,螺栓连接按钢结构设计规范的有关公式计算连接螺栓大小。

安装流程示例

安装工程一般均为多家专业施工单位施工,为避免相互间的施工冲突,要先确定施工顺序,新风排烟道、水暖大管等体量大的先行施工,排水、空调凝结水管等无压管道再行施工(确保坡度合理、排水通畅),其他的后续施工。

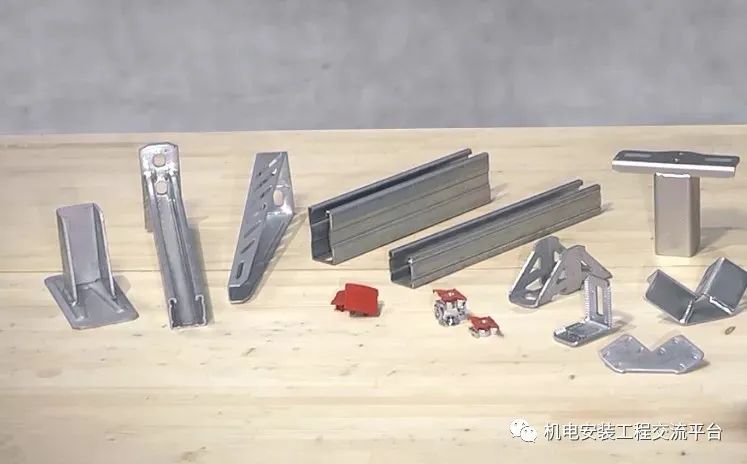

· 安装系统标准化配件

支吊架验收规范_支吊架规范2018_成品支吊架规范

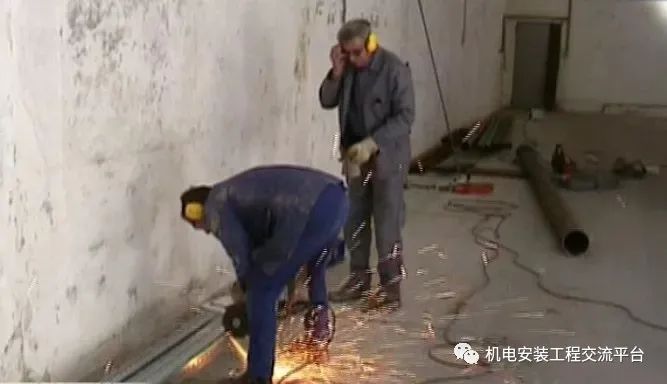

· 根据图纸切割槽钢

成品支吊架规范_支吊架规范2018_支吊架验收规范

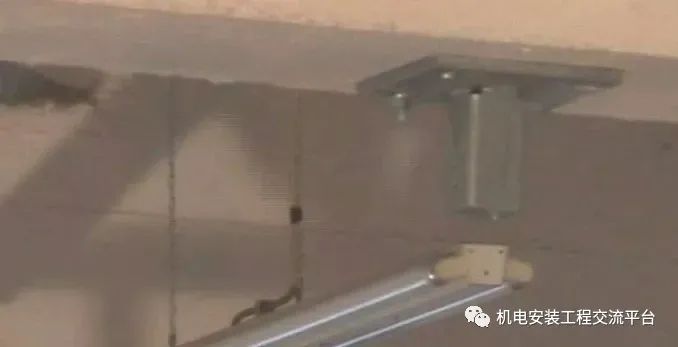

· 安装槽钢底座

成品支吊架规范_支吊架验收规范_支吊架规范2018

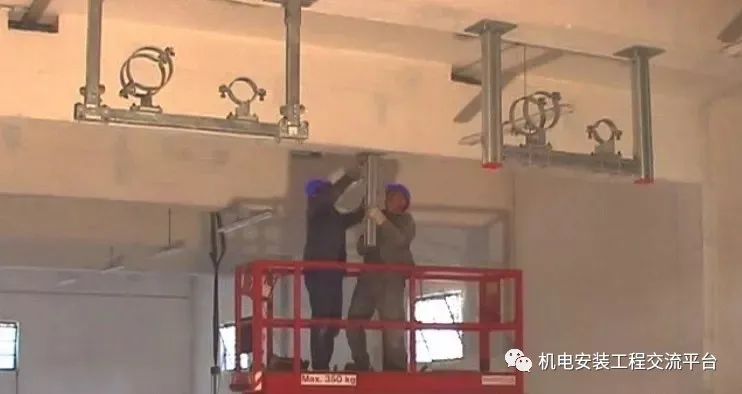

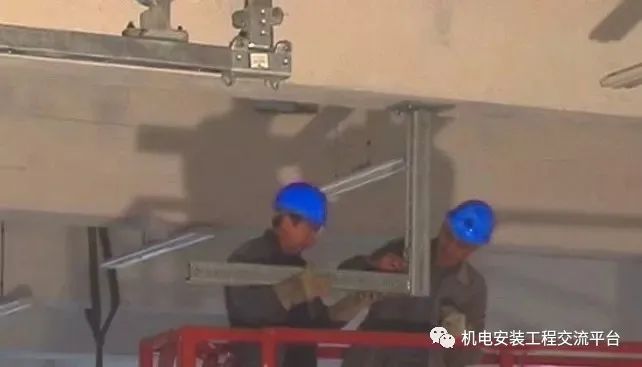

· 安装槽钢

支吊架规范2018_支吊架验收规范_成品支吊架规范

支吊架规范2018_成品支吊架规范_支吊架验收规范

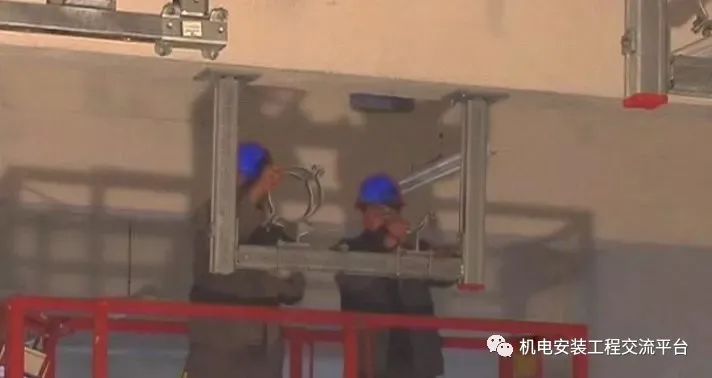

· 安装管束

成品支吊架规范_支吊架规范2018_支吊架验收规范

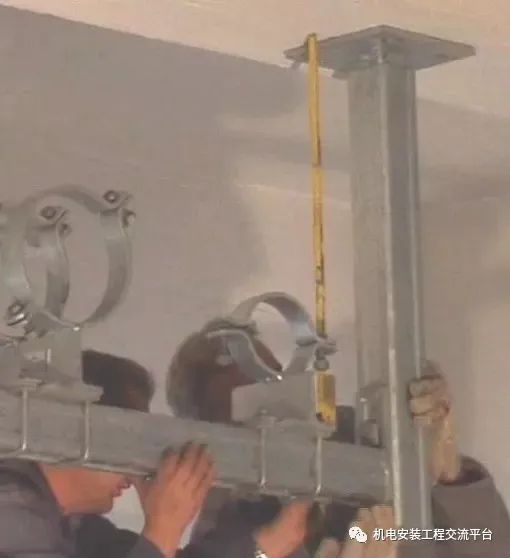

· 调整管束标高

支吊架规范2018_成品支吊架规范_支吊架验收规范

· 安装管道

支吊架验收规范_成品支吊架规范_支吊架规范2018

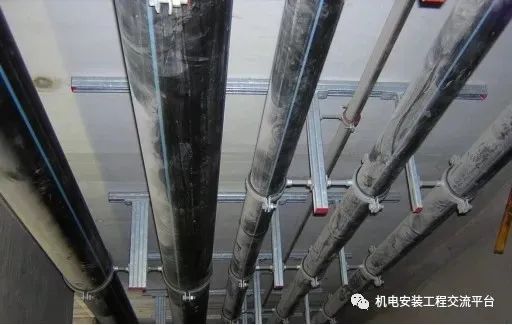

排水管道支架安装

成品支吊架规范_支吊架验收规范_支吊架规范2018

组合型支架安装

成品支吊架规范_支吊架规范2018_支吊架验收规范

给水管道支架安装

成品支吊架规范_支吊架规范2018_支吊架验收规范

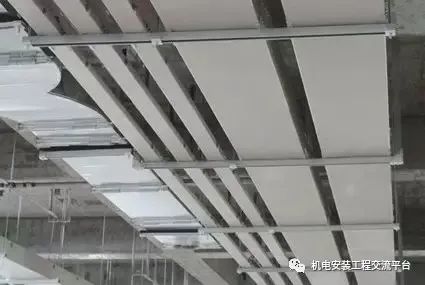

风管及电缆桥架支架安装

抗震支吊架在机电安装工程中的施工技术

(1)管道和电线套管允许纵向偏移,但不得超过 最大侧向支撑间距的1/16;风管允许偏移,但不得超过风管宽度的2倍。

(2)水平管道在90°转弯时,需设抗震支吊架;其他角度转弯长度大于抗震设计间距的1/16时,需设侧向及纵向抗震支吊架。

(3)计算水平地震力荷载时,只需考虑满负荷重量而不需要考虑其他因素。

(4)抗震吊架不应限制管线热胀冷缩产生的应力,当把热胀冷缩因素考虑在内时,纵向吊架应在构件选型上考虑所选型号应能抵抗管线的热胀冷缩应力。

(5)保温管线的抗震吊架管码需按保温后的尺寸考虑,门形吊架用于保温风管,水管亦按此考虑。

(6)用于刚性的管道抗震支撑不能安装于建筑的不同结构部位或功能部位,否则会因地震作用而产生不同的位移。

(7)单管抗震支撑双向侧向或纵向或具有侧/纵向作用的拐点抗震支撑,应直接与管线或电线套管连接。应注意支管或小一级管线的支撑不能作为主管的抗震支撑,即不能作为另一方向(主管)的支撑。

(8)管线穿越建筑沉降缝时,应考虑沉降位移的设计。

(9)侧/纵向斜撑安装的最佳垂直角度为45°,可根据现场实际情况适当调整。

(10)对水、电、风系统的单管或多管共用门型吊架,无论侧向或纵向斜撑,斜撑偏离中心线2.5°时不会影响其承载力。
